安徽贝意克纳米线生长专用设备

品名: 安徽贝意克纳米线生长专用设备
型号: 纳米线生长专用设备
  • 产品详情
  • 规格参数

纳米线生长专用设备



主要特点

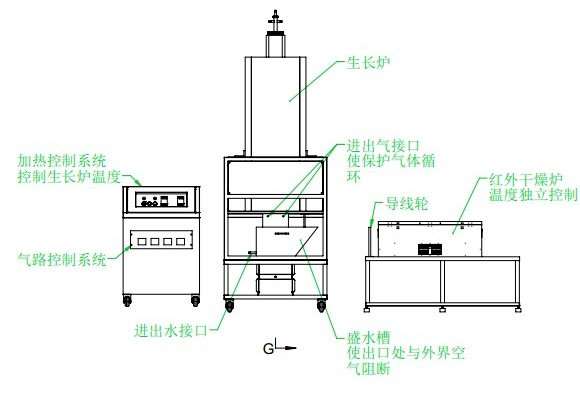

  公司研制的连续碳纳米管、纳米线生长专用设备。由气流控制系统、液体注入系统、多段温度可控多区生长系统、水冷却系统、碳纳米线或膜收集系统,红外烘干系统等组成。生长炉的**温度1400℃,并可在0-1400℃之间连续可调,垂直式分布热场,两点控温,设备顶部设有注液口、导流器。本款碳纳米管或膜CVD设备可以实现连续生长不间断的特点,是碳纳米管或膜产业化的重大突破,技术国际**。


技术参数



炉体结构

· 采用双层壳体结构并带有风冷系统,壳体表面温度小于60℃

· 采用高纯氧化铝作为炉膛材料,炉膛表面涂有美国进口1750℃氧化铝涂层,可提高加热效率(20%),延长仪器使用时间

炉管材质

99.8%的高纯刚玉管

炉管尺寸

OD: 80 mm  x ID: 72mm X  Length 1500 mm

不锈钢真空法兰

· 仪器中包含有一套不锈钢真空法兰(上面已安装不锈钢针阀和机械压力表)

· 可选用铠装法兰将热电偶伸到进料口,测其温度

法兰接口

· 为了较快的获得较好的真空度,可以选用KF25转接头

为了较好地通入气体,可以选择1/4"的不锈钢卡套接头

法兰接口可定制

加热元件

优质硅碳棒

工作温度

· 连续工作温度:100-1400℃

**使用温度:1400℃

温控系统

· 采用PID方式调节温度,并可以设置30段升降温程序

· 采用S型热电偶进行测温和控温

· 控温精度温:+/-1 ℃

加热区长度

700mm+400mm

恒温区长度

800mm

输入电源

单相, 220V AC,  50/60 Hz

**功率

20KW

净重

200KG

质量认证和质保期

CE认证

一年质保期(不包含炉管、加热元件和密封圈损耗件)



  1、炉管下面加水槽,材质为不锈钢材质,水槽为梯形结构设计,方便出丝操作。

  2、水槽内,炉管正下方位置加收丝轮,并有电机驱动,收丝轮材料为不锈钢,直径40mm,表面光滑。

  3、炉管下端加喇叭口,截面为方形,两个面(正面和右侧免)镶嵌一块100x100mm的有机玻璃(可视面积为70x70mm),便于观察出丝情况。

  4、注液针头伸入炉内高度可调,材质不锈钢管,外径3mm,可与粗管相连接。

  5、溶液注射泵与炉体等高,缩短注射器至炉体注液口距离,注射泵和注液口用软管相连接。

  6、气路管道全部改为不锈钢管。

  7、炉内注液口喷嘴温度可测量,法兰经过改装为铠装法兰,方便测温。

  8、炉管下端法兰采用水冷法兰,水冷机客户自备。

  9、加热炉是否需要考虑与下面方管可拆分,方便叉车操作,以便于更换炉管。

  10、 电控柜长度加长200mm,方便电控部分安装。

  11、 收丝部分采用三个步进电机控制,转速为0-100r/min,连续可调。

  12、 注液口法兰上的热电偶可调节伸入的距离,方便测温。
